Caro "fabioelectrico",

Pelas últimas informações que forneceu é por demais evidente que estamos perante uma instalação bastante perigosa.

Se não tem conhecimentos técnicos para resolver a situação o melhor que pode fazer é desligar ã energia e solicitar a intervenção de um profissional ...

Olá,

Sim.
Já do anterior (6,9kVA e 35mm2) não cumpria.


Cumprimentos

Caro "fabioelectrico",

Referiu bomba do furo e bomba de rega mas na foto só se depreende uma única bomba, está certo?

O que aconteceu?
A bomba avariou?
Quais as características da bomba, marca, modelo e potência?
Porque quer substituir tudo?
Não é possível identificar o que avariou?

Cumprimentos

Caro Tiago Silva,

Para ajudar nas suas dúvidas consulte:

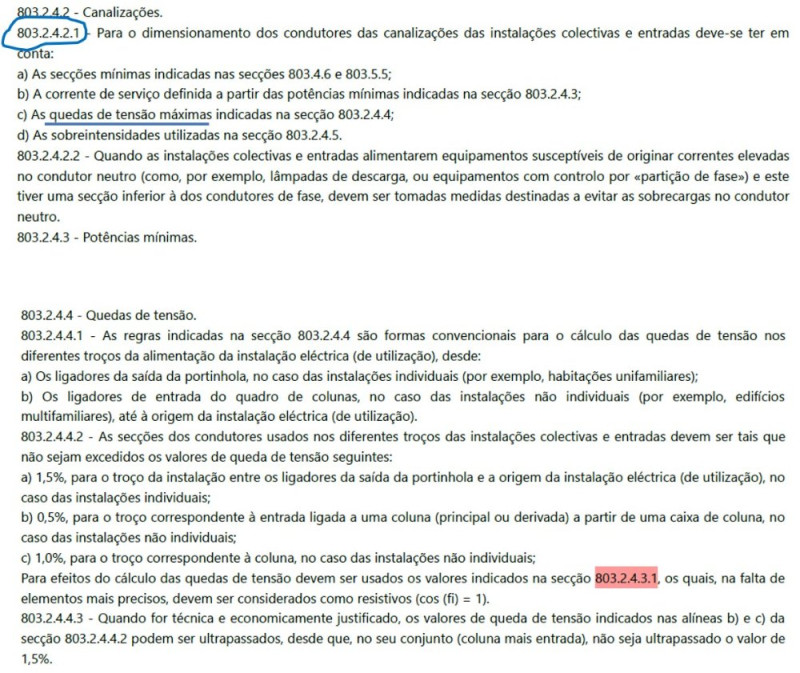

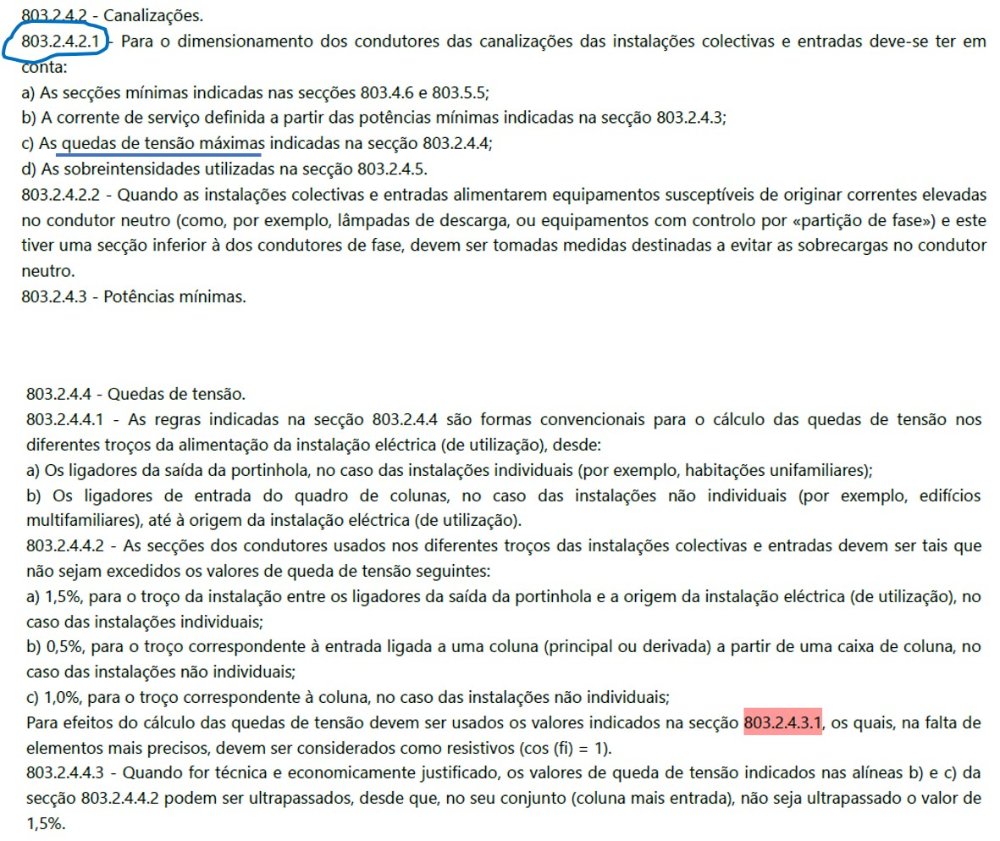

- RTIEBT Parte 8 subsecção 803.2.4.4
- Ficha Técnica da CERTIEL nº 29


Cumprimentos

Caro "jjaa",

EVAVB
CTFB
VFVB
XFVB
XVB

LINEAX
SVAVB
MOLDED

Procure as designações nas normas belgas e talvez resolva o seu problema.

Cumprimentos

Caro "fabioelectrico",

Não será mais fácil recuperar a instalação existente?
Consegue colocar aqui algumas fotos?

Cumprimentos

Caro "fabioelectrico",

Então quem comprou o material que aparece no seu diagrama não fez esquema da instalação?


Cumprimentos

Caro "fabioelectrico",

O trabalho que pretende executar é de alguma complexidade e de grande responsabilidade.

Não sei se ajuda:

https://www.efapel.pt/

https://www.weg.net/institutional/PT/pt/


Cumprimentos

Caro Fernando,

Pode acontecer.
Agora, é verificar se é possível melhorar a instalação para que não se repita.
As proteções deveriam atuar.


Cumprimentos

Caro Fernando,

Comece pelo mais simples:

- Verifique a pilha do telecomando, se é que não o fez.


Cumprimentos

Caro Fernando,

Quando diz que mediu as entradas como procedeu?
Que resultados obteve?
Que conclusão tirou?

O sistema não tem um display com informação ou código de erro?

Que proteções e periféricos tem a placa de comando desta instalação?


Cumprimentos

Caro Fernando,

Sempre os portões automáticos a dificultarem-lhe a vida!

São todos lá em casa?


Cumprimentos

Caro Luís,

Analisando melhor os detalhes:

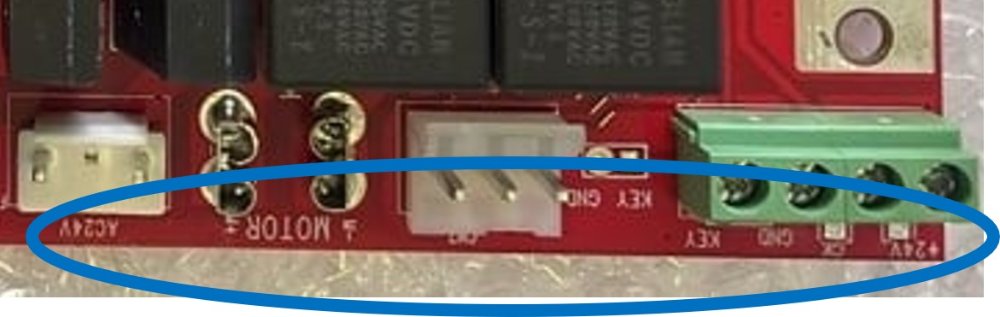

Deve verificar a nomenclatura que aparece junto às ligações na placa, como no exemplo abaixo;


pois na sua imagem ampliada;


parece existir uma opção de ligação para o que pretende.


Cumprimentos

Caro Luís,

Se a placa de controlo não tem uma saída dedicada que permita ligar uma luz externa o melhor a fazer (como já foi sugerido) é utilizar o movimento do portão para este efeito.

Dependendo dos conhecimentos, pode instalar fins de curso ou outro tipo de sensores de posição ou movimento para ...

Caro Luís,

Depreendo que quer ligar uma luz intermitente que sinalize o funcionamento do portão da garagem. Certo?

A placa de comando normalmente tem uma saída própria para esse efeito.
As fotos que anexou não permitem visualizar todas as ligação existentes.

Consegue identificar e colocar aqui ...
